                  22TCN 228-01 QUY TRÌNH THÍ NGHIỆM XÁC ĐỊNH ĐỘ NHÁM CỦA MẶT ĐƯỜNG ĐO BẰNG PHƯƠNG PHÁP RẮC CÁT

                  Wander Lam by Wander Lam
                  21/06/2021
                  in Tiêu chuẩn quy phạm
                  23
                  0
                  22TCN 228-01 QUY TRÌNH THÍ NGHIỆM XÁC ĐỊNH ĐỘ NHÁM CỦA MẶT ĐƯỜNG ĐO BẰNG PHƯƠNG PHÁP RẮC CÁT
                  24
                  SHARES
                  265
                  VIEWS
                  Share on FacebookShare on Twitter

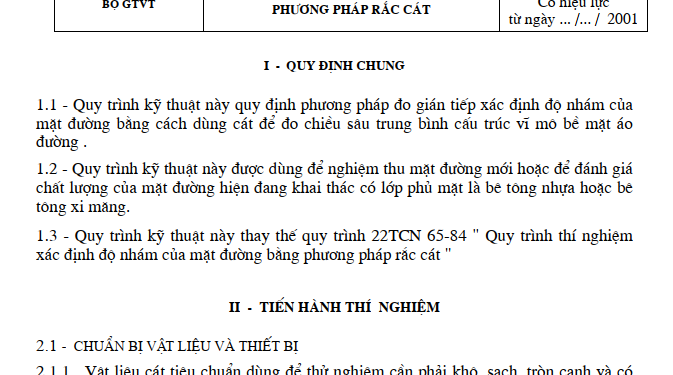

                  I – QUY ĐỊNH CHUNG

                  1.1 – Quy trình kỹ thuật này quy định phương pháp đo gián tiếp xác định độ nhám của mặt đường bằng cách dùng cát để đo chiều sâu trung bình cấu trúc vĩ mô bề mặt áo đường .
                  1.2 – Quy trình kỹ thuật này được dùng để nghiệm thu mặt đường mới hoặc để đánh giá chất lượng của mặt đường hiện đang khai thác có lớp phủ mặt là bê tông nhựa hoặc bê tông xi măng.
                  1.3 – Quy trình kỹ thuật này thay thế quy trình 22TCN 65-84 ” Quy trình thí nghiệm xác định độ nhám của mặt đường bằng phương pháp rắc cát ”

                  II – TIẾN HÀNH THÍ NGHIỆM

                  2.1 – CHUẨN BỊ VẬT LIỆU VÀ THIẾT BỊ
                  2.1.1 . Vật liệu cát tiêu chuẩn dùng để thử nghiệm cần phải khô, sạch, tròn cạnh và có đường kính cỡ hạt thoả mãn yêu cầu về cấp phối lọt qua sàng theo tiêu chuẩn ASTM mắt lưới vuông cỡ N o 50 và giữ lại trên sàng cỡ N o 100, được đựng trong hộp kín .
                  2.1.2 . Ống đong cát dùng để xác định thể tích của các vệt cát, bằng kim loại hoặc nhựa PC có thể tích bên trong là 25 cm3, một đầu ống được bịt kín .
                  2.1.3 . Bàn xoa cát hình tròn, bằng gỗ, đường kính 6.0 – 7.5 cm , dày khoảng 2.0 cm . Mặt đáy của bàn xoa được phủ một lớp cao su mỏng, mặt trên có núm để cầm .
                  2.1.4 . Một bàn chải sắt cứng và một bàn chải lông mềm để quét sạch mặt đường trước khi rải cát .
                  2.1.5 . Các tấm chắn gió thích hợp đặt trên mặt đường để che cho cát không bị gió thổi hoặc luồng không khí xoáy do phương tiện giao thông chạy trên đường gây ra .
                  2.1.6 . Một thước dài khắc vạch tới 500 mm để đo đường kính mảng cát thí nghiệm.
                  2.1.7 . Một chiếc cân trong phòng thí nghiệm có độ nhậy 0.1 gam để kiểm tra thêm, đảm bảo lượng cát dùng cho các lần đo độ nhám của mặt đường bằng nhau cả về khối lượng và thể tích.
                  2.2 – TIẾN HÀNH THÍ NGHIỆM
                  2.2.1 . Vị trí thử nghiệm : Chọn các vị trí thử nghiệm tại các vệt xe chạy trên các làn xe. Khoảng cách tối thiểu từ điểm đo đến mép mặt đường là 50 cm. Khoảng cách tối thiểu giữa hai điểm đo kề nhau trên cùng một mặt cắt ngang là 100 cm. Tại các vị trí đo nhám, mặt đường cần phải khô, bề mặt đồng đều, không chứa những đặc điểm cá biệt như vết nứt, các mối nối. Quét sạch mặt đường bằng bàn chải sắt cứng, dùng bàn chải lông mềm dọn đi các mảnh vụn, cặn bã sót lại hoặc các hạt cốt liệu dính kết rời rạc khỏi mặt đường. Nếu trời có gió, phải đặt các tấm chắn gió xung quanh diện tích thử nghiệm để cát khỏi bay. Không được thí nghiệm khi mặt đường ẩm ướt .
                  2.2.2 . Đong cát: Đổ đầy cát nói trên vào ống đong có thể tích đã biết rồi gõ nhẹ đáy của ống đong nhiều lần trên một mặt cứng. Cho thêm cát vào ống đong cho đầy tới miệng rồi dùng thước rà gạt phẳng.
                  2.2.3 . Thực hiện phép đo : Đổ thể tích cát đã đong lên mặt đường đã làm sạch trong phạm vi cát được màn hay tấm chắn gió che chở. Dùng bàn xoa có bịt cao su, san cát từ trong ra ngoài theo hình xoắn ốc để tạo thành một mảng cát tròn liên tục, lấp đầy các lỗ hổng trên mặt đường cho ngang bằng với các đỉnh của các hạt cốt liệu. Đo và ghi đường kính của hình tròn mảng cát tại ít nhất bốn vị trí cách đều nhau trên mỗi đường bao chu vi của hình tròn cát. Tính đường kính trung bình của mảng cát thí nghiệm, lấy tròn đến từng mm để làm trị số tính toán .
                  2.2.4 . Số lượng các phép thử nghiệm :
                  a – Khi tuyến đường cần đánh giá được phân chia thành những đoạn được xem là đồng nhất về nhám, phải dựa vào kết quả khảo sát thực tế ngoài hiện trường do các chuyên gia có kinh nghiệm thực hiện. Trên đoạn đồng nhất về độ nhám, chọn một đoạn đại diện có chiều dài từ 500 đến 1000 mét. Mỗi đoạn đại diện sẽ chọn tối thiểu 10 điểm đo /1 làn xe.
                  b – Khi tuyến đường cần đánh giá không có được các số liệu cơ sở để áp dụng cách chia mặt đường thành những đoạn được xem là đồng nhất về nhám nêu ở điều 2.2.4 – a thì có thể đo rải đều trên toàn tuyến với mật độ trung bình tối thiều 10 điểm đo / 1km / 1 làn xe.
                  Tải văn bản tại: BẢN WORD (.DOC)          BẢN PDF (.PDF)
