                  Home Thủ thuật

                  Rãnh biên

                  Wander Lam by Wander Lam
                  04/07/2021
                  in Thủ thuật
                  289
                  0

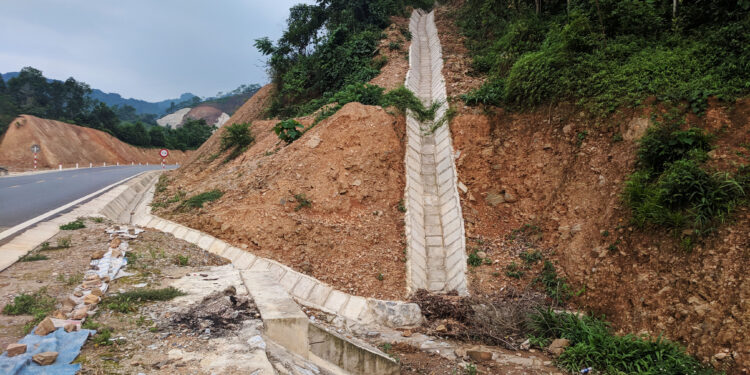

                  Rãnh biên
                  301
                  SHARES
                  3.3k
                  VIEWS
                  Share on FacebookShare on Twitter

                  – Rãnh biên được xây dựng để thoát nước mưa từ mặt đường, lề đường, taluy nền đường đào và diện tích khu vực hai bên dành cho đường ở các đoạn nền đường đào, nửa đào nửa đắp, nền đường đắp thấp hơn 0,60m.

                  – Kích thước của rãnh biên trong điều kiện bình thường được thiết kế theo cấu tạo định hình mà không yêu cầu tính toán thuỷ lực. Chỉ trường hợp nếu rãnh biên không những chỉ thoát nước bề mặt đường, lề đường và diện tích dải đất dành cho đường mà còn để thoát nước lưu vực hai bên đường thì kích thước rãnh biên được tính toán theo công thức thuỷ lực, nhưng chiều sâu rãnh không được quá 0,80

                  Tiết diện của rãnh có thể là hình thang, hình tam giác, hình chữ nhật, nửa hình tròn. Phổ biến dùng rãnh tiết diện hình thang có chiều rộng đáy rãnh 0,40 m, chiều sâu tính từ mặt đất tự nhiên tối thiểu   là 0,30 m, taluy rãnh nền đường đào lấy bằng độ dốc taluy đường đào theo cấu tạo địa chất, taluy rãnh nền đường đắp là 1:1,5 ÷ 3. Có thể dùng rãnh có tiết diện hình tam giác có chiều sâu 0,30  m, mái dốc phía phần xe chạy 1 : 3 và phía đối xứng 1 : 1,5 đối với nền đường đắp và 1 : m theo mái dốc m của nền đường đào; ở những nơi địa chất là đá có thể dùng tiết diện hình chữ nhật hay tam giác.

                  – Để tránh lòng rãnh không bị ứ đọng bùn cát, độ dốc lòng rãnh không được nhỏ hơn 0,5 %, trong trường hợp đặc biệt, cho phép lấy bằng 0,3 %.

                  – Khi quy hoạch hệ thống thoát nước mặt chú ý không để thoát nước từ rãnh nền đường đắp chảy về nền đường đào, trừ trường hợp chiều dài nền đường đào ngắn hơn 100 m, không cho nước chảy từ các rãnh đỉnh, rãnh dẫn nước, v.v.. chảy về rãnh dọc và phải luôn luôn tìm cách tháo nước rãnh dọc về chỗ trũng, ra sông suối gần đường hoặc cho thoát qua đường nhờ các công trình thoát nước ngang đường. Đối với rãnh tiết diện hình thang cứ cách tối đa 500 m và tiết diện tam giác cách 250 m phải bố trí cống cấu tạo có đường kính cống 0,75 m để thoát nước từ rãnh biên về sườn núi bên đường. Đối với các cống cấu tạo không yêu cầu tính toán thuỷ lực.

                  – Nơi nước thoát từ rãnh biên nền đường đắp phải cách xa nền đường đắp. Nếu bên cạnh nền đường đắp có thùng đấu thì rãnh dọc của nền đường đào được thiết kế hướng dần tới thùng đấu. Nếu không bố trí thùng đấu thì rãnh dọc nền đường đào bố trí song song với tim đường cho tới vị trí nền đường đắp có chiều cao nền đắp lớn hơn 0,50 m thì bắt đầu thiết kế rãnh tách xa dần khỏi nền đường cho tới khi chiều sâu rãnh bằng không.

                  – Đối với vùng canh tác nông nghiệp, nếu kết hợp sử dụng rãnh làm kênh tưới tiêu thì tăng kích thước của rãnh dọc và có biện pháp đảm bảo nền đường không bị sụt lở và xói lở.

                  – Qua các khu dân cư, rãnh biên nên thiết kế loại rãnh xây đá hoặc bê tông và có lát các tấm đan che kín, có bố trí hệ thống giếng thu nước mưa.

                  – Rãnh biên trong hầm nên thiết kế có kích thước lớn hơn thông thường để tăng khả năng thoát nước và sử dụng loại rãnh xây đá hoặc bằng bê tông.

                  – Ở những đoạn độ dốc của rãnh lớn hơn trị số độ dốc gây xói đất lòng rãnh phải căn cứ vào tốc độ nước chảy để thiết kế gia cố rãnh thích hợp (lát đá, xây đá, xây bê tông). Trong điều kiện cho phép nên gia cố lòng rãnh bằng lát đá khan hoặc xây đá không phụ thuộc vào độ dốc của rãnh để đảm bảo khả năng thoát nước của rãnh và giảm nhẹ công tác duy tu, bảo dưỡng rãnh.

                  Tags: Rãnh biênthiết kế đường
