8.1 Phối hợp các công việc trong quá trình thi công
8.1.1 Phải đảm bảo nhịp nhàng hoạt động của trạm trộn, phương tiện vận chuyển hỗn hợp ra hiện trường, thiết bị rải và phương tiện lu lèn. Cần đảm bảo năng suất trạm trộn bê tông nhựa phù hợp với năng suất của máy rải. Khi tổng năng suất của trạm trộn thấp, cần bổ sung trạm trộn hoặc đặt hàng ở một số trạm trộn lân cận nơi rải.
8.1.2 Khoảng cách giữa các trạm trộn và hiện trường thi công phải xem xét cẩn thận sao cho hỗn hợp bê tông nhựa khi được vận chuyển đến hiện trường đảm bảo nhiệt độ quy định tại Bảng 9.
Bảng 9 – Nhiệt độ quy định của hỗn hợp bê tông nhựa tương ứng với giai đoạn thi công
| Giai đoạn thi công | Nhiệt độ quy định tương ứng với mác nhựa đường, 0C | ||
| 40/50 | 60/70 | 85/100 | |
| 1. Trộn hỗn hợp trong thùng trộn | 155÷165 | 150÷160 | 145÷155 |
| 2. Xả hỗn hợp vào thùng xe ô tô (hoặc phương tiện vận chuyển khác) | 145÷160 | 140÷155 | 135÷150 |
| 3. Đổ hỗn hợp từ xe ô tô vào phễu máy rải | ≥130 | ≥125 | ≥120 |
| 4. Bắt đầu lu lèn | ≥125 | ≥120 | ≥115 |
| 5. Kết thúc lu lèn (lu lèn không hiệu quả nếu nhiệt độ thấp hơn giá trị quy định) | ≥85 | ≥80 | ≥75 |
| 6. Nhiệt độ thí nghiệm tạo mẫu Marshall: | |||
| – Trộn mẫu | 155÷160 | 150÷155 | 145÷150 |
| – Đầm tạo mẫu | 145÷150 | 140÷145 | 135÷140 |
| CHÚ THÍCH:
Khoảng nhiệt độ lu lèn bê tông nhựa có hiệu quả nhất tương ứng với các loại nhựa đường: – Nhựa đường 40/50: 140OC÷115OC; – Nhựa đường 60/70: 135OC÷110OC; – Nhựa đường 85/100: 130OC÷105OC. |
|||
8.2 Yêu cầu về điều kiện thi công
8.2.1 Chỉ được thi công lớp bê tông nhựa khi nhiệt độ không khí lớn hơn 150C. Không được thi công khi trời mưa hoặc có thể mưa.
8.2.2 Cần đảm bảo công tác rải và lu lèn được hoàn thiện vào ban ngày. Trường hợp đặc biệt phải thi công vào ban đêm, phải có đủ thiết bị chiếu sáng để đảm bảo chất lượng và an toàn trong quá trình thi công và được Tư vấn giám sát chấp thuận.
8.3 Yêu cầu về đoạn thi công thử
8.3.1 Trước khi thi công đại trà hoặc khi sử dụng một loại bê tông nhựa khác, phải tiến hành thi công thử một đoạn để kiểm tra và xác định công nghệ thi công làm cơ sở áp dụng cho thi công đại trà. Đoạn thi công thử phải có chiều dài tối thiểu 100 m, chiều rộng tối thiểu 2 vệt máy rải. Đoạn thi công thử được chọn ngay trên công trình sẽ thi công đại trà hoặc trên công trình có tính chất tương tự.
8.3.2 Số liệu thu được sau khi rải thử sẽ là cơ sở để chỉnh sửa (nếu có) và chấp thuận để thi công đại trà. Các số liệu chấp thuận bao gồm:
- Công thức chế tạo hỗn hợp bê tông nhựa (theo 6.3.3);
- Phương án và công nghệ thi công: loại vật liệu tưới dính bám, hoặc thấm bám; tỷ lệ tưới dính bám, hoặc thấm bám; thời gian cho phép rải lớp bê tông nhựa sau khi tưới vật liệu dính bám hoặc thấm bám; chiều dầy rải lớp bê tông nhựa chưa lu lèn; nhiệt độ rải; nhiệt độ lu lèn bắt đầu và kết thúc; sơ đồ lu lèn của các loại lu khác nhau, số lượt lu cần thiết; độ chặt lu lèn; độ bằng phẳng; độ nhám bề mặt sau khi thi công…
8.3.3 Nếu đoạn thi công thử chưa đạt được chất lượng yêu cầu thì phải làm một đoạn thử khác, với sự điều chỉnh lại công thức chế tạo hỗn hợp bê tông nhựa, công nghệ thi công cho đến khi đạt được chất lượng yêu cầu.
8.4 Chuẩn bị mặt bằng
8.4.1 Phải làm sạch bụi bẩn và vật liệu không thích hợp rơi vãi trên bề mặt sẽ rải bê tông nhựa lên bằng máy quét, máy thổi, vòi phun nước (nếu cần) và bắt buộc phải hong khô. Bề mặt chuẩn bị phải rộng hơn sang mỗi phía lề đường ít nhất là 20 cm so với bề rộng sẽ được tưới thấm bám hoặc dính bám.
8.4.2 Trước khi rải bê tông nhựa trên mặt đường cũ phải tiến hành công tác sửa chữa chỗ lồi lõm, vá ổ gà, bù vênh mặt. Nếu dùng hỗn hợp đá nhựa rải nguội hoặc bê tông nhựa rải nguội để sửa chữa thì phải hoàn thành trước ít nhất 15 ngày, nếu dùng bê tông nhựa rải nóng thì phải hoàn thành trước ít nhất 1 ngày.
8.4.3 Bề mặt chuẩn bị, hoặc là mặt của lớp móng hay mặt của lớp dưới của mặt đường sẽ rải phải bảo đảm cao độ, độ bằng phẳng, độ dốc ngang, độ dốc dọc với các sai số nằm trong phạm vi cho phép mà các tiêu chuẩn kỹ thuật tương ứng đã quy định.
8.4.4 Tưới vật liệu thấm bám hoặc dính bám: trước khi rải bê tông nhựa phải tưới vật liệu thấm bám hoặc dính bám.
8.4.4.1 Tưới vật liệu thấm bám: tưới trên mặt các lớp móng không dùng nhựa (cấp phối đá dăm, cấp phối đá gia cố xi măng…), tuỳ thuộc trạng thái bề mặt (kín hay hở) mà tưới vật liệu thấm bám với tỷ lệ từ 0,5 lít/m2 đến 1,3 lít/m2. Dùng nhựa lỏng đông đặc vừa MC30, hoặc MC70 (TCVN 8818-1:2011) để tưới thấm bám. Nhiệt độ tưới thấm bám: với MC30 là 450C ±100C, với MC70 là 700C ±100C. Thời gian từ lúc tưới thấm bám đến khi rải lớp bê tông nhựa phải đủ để nhựa lỏng kịp thấm sâu xuống lớp móng độ 5-10 mm và đủ để cho dầu nhẹ bay hơi, do Tư vấn giám sát quyết định, thông thường sau khoảng 1 ngày.
8.4.4.2 Tưới vật liệu dính bám: tưới trên mặt đường nhựa cũ, trên các lớp móng có sử dụng nhựa đường (hỗn hợp đá nhựa, thấm nhập nhựa, láng nhựa …) hoặc trên mặt lớp bê tông nhựa đã rải. Tùy thuộc trạng thái bề mặt (kính hay hở) và tuổi thọ mặt đường cũ mà tưới vật liệu dính bám với tỷ lệ phù hợp. Dùng nhũ tương cationic phân tích chậm CSS1-h (TCVN 8817-1: 2011) với tỷ lệ từ 0,3 lít/m2 đến 0,6 lít/m2, có thể pha thêm nước sạch vào nhũ tương (tỷ lệ 1/2 nước, 1/2 nhũ tương) và quấy đều trước khi tưới. Hoặc dùng nhựa lỏng đông đặc nhanh RC70 (TCVN 8818-1:2011) với tỷ lệ từ 0,3 lít/m2 đến 0,5 lít/m2 để tưới dính bám. Thời gian từ lúc tưới dính bám đến khi rải lớp bê tông nhựa phải đủ (để nhũ tương CSS1-h kịp phân tách hoặc để nhựa lỏng RC70 kịp đông đặc) và do Tư vấn giám sát quyết định, thông thường sau ít nhất là 4 giờ. Trường hợp thi công vào ban đêm hoặc thời tiết ẩm ướt, có thể dùng nhũ tương phân tách nhanh CRS-1 (TCVN 8817-1: 2011) với tỷ lệ từ 0,3 lít/m2 đến 0,5 lít/m2 để tưới dính bám.
8.4.5 Chỉ được dùng thiết bị chuyên dụng có khả năng kiểm soát được liều lượng và nhiệt độ của nhựa tưới dính bám hoặc thấm bám. Không được dùng dụng cụ thủ công để tưới.
8.4.6 Chỉ được tưới dính bám hoặc thấm bám khi bề mặt đã được chuẩn bị đầy đủ theo quy định tại 8.4.1, 8.4.2 và 8.4.3. Không được tưới khi có gió to, trời mưa, sắp có cơn mưa. Vật liệu tưới dính bám hoặc thấm bám phải phủ đều trên bề mặt, chỗ nào thiếu phải tưới bổ sung bằng thiết bị phun cầm tay, chỗ nào thừa phải được gạt bỏ.
8.4.7 Phải định vị trí và cao độ rải ở hai mép mặt đường đúng với thiết kế. Kiểm tra cao độ bằng máy cao đạc. Khi có đá vỉa ở hai bên cần đánh dấu độ cao rải và quét lớp nhựa lỏng (hoặc nhũ tương) vào thành đá vỉa.
8.4.8 Khi dùng máy rải có bộ phận tự động điều chỉnh cao độ lúc rải, cần chuẩn bị cẩn thận các đường chuẩn (hoặc căng dây chuẩn thật thẳng, thật căng dọc theo mép mặt đường và dải sẽ rải, hoặc đặt thanh dầm làm đường chuẩn, sau khi đã cao đạc chính xác dọc theo theo mặt đường và mép của dải sẽ rải). Kiểm tra cao độ bằng máy cao đạc. Khi lắp đặt hệ thống cao độ chuẩn cho máy rải phải tuân thủ đầy đủ hướng dẫn của nhà sản xuất thiết bị và phải đảm bảo các cảm biến làm việc ổn định với hệ thống cao độ chuẩn này.
8.5 Vận chuyển hỗn hợp bê tông nhựa
8.5.1 Dùng ô tô tự đổ vận chuyển hỗn hợp bê tông nhựa. Chọn ô tô có trọng tải và số lượng phù hợp với công suất của trạm trộn, của máy rải và cự li vận chuyển, bảo đảm sự liên tục, nhịp nhàng ở các khâu.
8.5.2 Cần phải có kế hoạch vận chuyển phù hợp sao cho nhiệt độ của hỗn hợp đến nơi rải không thấp hơn quy định tại Bảng 9.
8.5.3 Thùng xe vận chuyển hỗn hợp bê tông nhựa phải kín, sạch, được phun đều một lớp mỏng dung dịch xà phòng (hoặc các loại dầu chống dính bám) vào thành và đáy thùng. Không được dùng dầu mazút, dầu diezen hay các dung môi làm hoà tan nhựa đường để quét lên đáy và thành thùng xe. Xe phải có bạt che phủ.
8.5.4 Mỗi chuyến ô tô vận chuyển hỗn hợp bê tông nhựa khi rời trạm trộn phải có phiếu xuất xưởng ghi rõ nhiệt độ hỗn hợp, khối lượng, chất lượng hỗn hợp (đánh giá bằng mắt về độ đồng đều), thời điểm xe rời trạm trộn, nơi xe sẽ đến, tên người lái xe.
8.5.5 Trước khi đổ hỗn hợp bê tông nhựa vào phễu máy rải phải kiểm tra nhiệt độ hỗn hợp bằng nhiệt kế. Nếu nhiệt độ hỗn hợp thấp hơn nhiệt độ nhỏ nhất quy định cho công đoạn đổ hỗn hợp từ xe ô tô vào phễu máy rải (xem Bảng 9) thì phải loại bỏ.
8.6 Rải hỗn hợp bê tông nhựa
8.6.1 Hỗn hợp bê tông nhựa được rải bằng máy chuyên dùng, nên dùng máy rải có hệ thống điều chỉnh cao độ tự động. Trừ những chỗ hẹp cục bộ không rải được bằng máy thì cho phép rải thủ công và tuân theo quy định tại 8.6.13.
8.6.2 Tuỳ theo bề rộng mặt đường, nên dùng 2 (hoặc 3) máy rải hoạt động đồng thời trên 2 (hoặc 3) vệt rải. Các máy rải phải đi cách nhau 10 đến 20 m. Trường hợp dùng một máy rải, trình tự rải phải được tổ chức sao cho khoảng cách giữa các điểm cuối của các vệt rải trong ngày là ngắn nhất.
8.6.3 Trước khi rải phải đốt nóng tấm là, guồng xoắn.

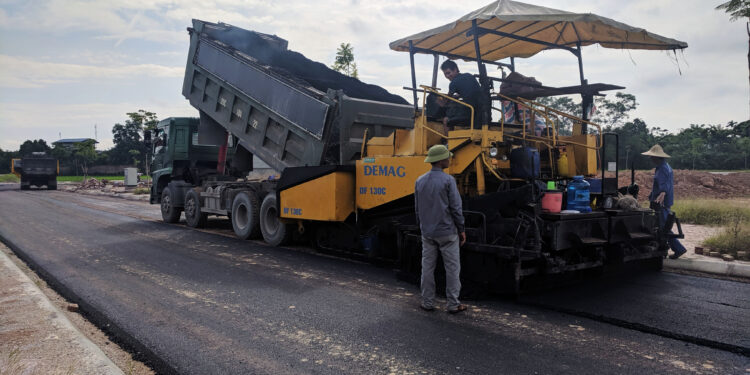

8.6.4 Ô tô chở hỗn hợp bê tông nhựa đi lùi tới phễu máy rải, bánh xe tiếp xúc đều và nhẹ nhàng với 2 trục lăn của máy rải. Sau đó điều khiển cho thùng ben đổ từ từ hỗn hợp xuống giữa phễu máy rải. Xe để số 0, máy rải sẽ đẩy ô tô từ từ về phía trước cùng máy rải. Khi hỗn hợp bê tông nhựa đã phân đều dọc theo guồng xoắn của máy rải và ngập tới 2/3 chiều cao guồng xoắn thì máy rải tiến về phía trước theo vệt quy định. Trong quá trình rải luôn giữ cho hỗn hợp thường xuyên ngập 2/3 chiều cao guồng xoắn.
8.6.5 Trong suốt thời gian rải hỗn hợp bê tông nhựa bắt buộc phải để thanh đầm (hoặc bộ phận chấn động trên tấm là) của máy rải luôn hoạt động.
8.6.6 Tuỳ bề dầy của lớp rải và năng suất của máy mà chọn tốc độ của máy rải cho thích hợp để không xảy ra hiện tượng bề mặt bị nứt nẻ, bị xé rách hoặc không đều đặn. Tốc độ rải phải được Tư vấn giám sát chấp thuận và phải được giữ đúng trong suốt quá trình rải.
8.6.7. Phải thường xuyên dùng thuốn sắt đã đánh dấu để kiểm tra bề dày rải. Đối với máy không có bộ phận tự động điều chỉnh thì vặn tay nâng (hay hạ) tấm là từ từ để chiều dày lớp bê tông nhựa không bị thay đổi đột ngột.
8.6.8. Khi máy rải làm việc, bố trí công nhân cầm dụng cụ theo máy để làm các việc sau:
- Lấy hỗn hợp hạt nhỏ từ trong phễu máy té phủ rải thành lớp mỏng dọc theo mối nối, san đều các chỗ lồi lõm, rỗ của mối nối trước khi lu lèn;
- Gọt bỏ, bù phụ những chỗ lồi lõm, rỗ mặt cục bộ trên lớp bê tông nhựa mới rải.
8.6.9. Cuối ngày làm việc, máy rải phải chạy không tải ra quá cuối vệt rải khoảng từ 5-7 m mới được ngừng hoạt động.
8.6.10 Trên đoạn đường có dốc dọc lớn hơn 40 ‰ phải tiến hành rải hỗn hợp bê tông nhựa từ chân dốc đi lên.
8.6.11 Trường hợp máy rải đang làm việc bị hỏng (thời gian sửa chữa phải kéo dài hàng giờ) thì phải báo ngay về trạm trộn tạm ngừng cung cấp hỗn hợp bê tông nhựa và cho phép dùng máy san tự hành san nốt lượng hỗn hợp bê tông nhựa còn lại.
8.6.12. Trường hợp máy đang rải gặp mưa đột ngột thì:
- Báo ngay về trạm trộn tạm ngừng cung cấp hỗn hợp bê tông nhựa;
- Nếu lớp bê tông nhựa đã được lu lèn trên 2/3 tổng số lượt lu yêu cầu thì cho phép tiếp tục lu trong mưa cho đến hết số lượt lu lèn yêu cầu. Ngược lại thì phải ngừng lu và san bỏ hỗn hợp bê tông nhựa ra ngoài phạm vị mặt đường. Chỉ khi nào mặt đường khô ráo lại mới được rải hỗn hợp tiếp.
8.6.13. Trường hợp phải rải bằng thủ công (ở các chỗ hẹp cục bộ) cần tuân theo quy định sau:
- Dùng xẻng xúc hỗn hợp bê tông nhựa và đổ thấp tay, không được hất từ xa để tránh hỗn hợp bị phân tầng;
- Dùng cào và bàn trang trải đều hỗn hợp bê tông nhựa thành một lớp bằng phẳng đạt dốc ngang yêu cầu, có bề dày dự kiến bằng 1,35 ÷ 1,45 bề dày lớp bê tông nhựa thiết kế (xác định chính xác qua thử nghiệm lu lèn tại hiện trường);
- Việc rải thủ công cần tiến hành đồng thời với việc rải bằng máy để có thể lu lèn chung vệt rải bằng máy và chỗ rải bằng thủ công, bảo đảm mặt đường không có vết nối.
8.6.14 Mối nối ngang:
- Mối nối ngang sau mỗi ngày làm việc phải được sửa cho thẳng góc với trục đường. Trước khi rải tiếp phải dùng máy cắt bỏ phần đầu mối nối sau đó dùng vật liệu tưới dính bám quét lên vết cắt để đảm bảo vệt rải mới và cũ dính kết tốt.
- Các mối nối ngang của lớp trên và lớp dưới cách nhau ít nhất là 1m;
- Các mối nối ngang của các vệt rải ở lớp trên cùng được bố trí so le tối thiểu 25 cm.
8.6.15 Mối nối dọc:
- Mối nối dọc để qua ngày làm việc phải được cắt bỏ phần rìa dọc vết rải cũ, dùng vật liệu tưới dính bám quét lên vết cắt sau đó mới tiến hành rải;
- Các mối dọc của lớp trên và lớp dưới cách nhau ít nhất là 20 cm.
- Các mối nối dọc của lớp trên và lớp dưới được bố trí sao cho các đường nối dọc của lớp trên cùng của mặt đường bê tông nhựa trùng với vị trí các đường phân chia các làn giao thông hoặc trùng với tim đường đối với đường 2 làn xe.
8.7 Lu lèn lớp hỗn hợp bê tông nhựa
8.7.1 Thiết bị lu lèn bê tông nhựa gồm có ít nhất lu bánh thép nhẹ 6-8 tấn, lu bánh thép nặng 10-12 tấn và lu bánh hơi có lốp nhẵn đi theo một máy rải.
Ngoài ra có thể lu lèn bằng cách phối hợp các máy lu sau:
- Lu bánh hơi phối hợp với lu bánh thép;
- Lu rung phối hợp với lu bánh thép;
- Lu rung phối hợp với lu bánh hơi.
8.7.2 Lu bánh hơi phải có tối thiểu 7 bánh, các lốp nhẵn đồng đều và có khả năng hoạt động với áp lực lốp đến 0,85 MPa. Mỗi lốp sẽ được bơm tới áp lực quy định và chênh lệch áp lực giữa hai lốp bất kỳ không được vượt quá 0,03 daN/cm2. Phải có biện pháp để điều chỉnh tải trọng của lu bánh hơi sao cho tải trọng trên mỗi bánh lốp có thể thay đổi từ 1,5 tấn đến 2,5 tấn.
8.7.3 Ngay sau khi hỗn hợp bê tông nhựa được rải và làm phẳng sơ bộ, cần phải tiến hành kiểm tra và sửa những chỗ không đều. Nhiệt độ hỗn hợp bê tông nhựa sau khi rải và nhiệt độ lúc lu phải được giám sát chặt chẽ đảm bảo trong giới hạn đã quy định (Bảng 9).
8.7.4 Sơ đồ lu lèn, tốc độ lu lèn, sự phối hợp các loại lu, số lần lu lèn qua một điểm của từng loại lu để đạt được độ chặt yêu cầu được xác định trên đoạn rải thử.
8.7.5 Máy rải hỗn hợp bê tông nhựa đi đến đâu là máy lu phải theo sát để lu lèn ngay đến đó. Trong các lượt lu sơ bộ, bánh chủ động sẽ ở phía gần tấm là của máy rải nhất. Tiến trình lu lèn của các máy lu phải được tiến hành liên tục trong thời gian hỗn hợp bê tông nhựa còn giữ được nhiệt độ lu lèn có hiệu quả, không được thấp hơn nhiệt độ kết thúc lu lèn (xem Bảng 9).
8.7.6 Vệt bánh lu phải chồng lên nhau ít nhất là 20 cm. Những lượt lu đầu tiên dành cho mối nối dọc, sau đó tiến hành lu từ mép ngoài song song với tim đường và dịch dần về phía tim đường. Khi lu trong đường cong có bố trí siêu cao việc lu sẽ tiến hành từ bên thấp dịch dần về phía bên cao. Các lượt lu không được dừng tại các điểm nằm trong phạm vi 1 mét tính từ điểm cuối của các lượt trước.
8.7.7 Trong quá trình lu, đối với lu bánh sắt phải thường xuyên làm ẩm bánh sắt bằng nước. Đối với lu bánh hơi, dùng dầu chống dính bám bôi mặt lốp vài lượt đầu, khi lốp đã có nhiệt độ xấp xỉ với nhiệt độ của hỗn hợp bê tông nhựa thì sẽ không xảy ra tình trạng dính bám nữa. Không được dùng nước để làm ẩm lốp bánh hơi. Không được dùng dầu diezel, dầu cặn hay các dung môi có khả năng hoà tan nhựa đường để bôi vào bánh lu.
8.7.8 Khi lu khởi động, đổi hướng tiến lùi… phải thao tác nhẹ nhàng, không thay đổi đột ngột để hỗn hợp bê tông nhựa không bị dịch chuyển và xé rách.
8.7.9 Máy lu và các thiết bị nặng không được đỗ lại trên lớp bê tông nhựa chưa được lu lèn chặt và chưa nguội hẳn.
8.7.10 Trong khi lu lèn nếu thấy lớp bê tông nhựa bị nứt nẻ phải tìm nguyên nhân để điều chỉnh (nhiệt độ, tốc độ lu, tải trọng lu…).
